În fabricarea structurii de oțel a echipamentelor, nodul de asamblare este partea cheie care conectează fiecare componentă, iar rezistența și stabilitatea acesteia sunt direct legate de capacitatea portantă, siguranța în funcționare și durata de viață a întregului echipament. Pentru a asigura calitatea nodului de asamblare, este necesar să construiți un sistem complet de garanție din mai multe dimensiuni, cum ar fi specificațiile tehnice, controlul procesului și inspecția calității și să vă bazați pe echipe profesionale și echipamente avansate pentru a obține o funcționare precisă.
1. Garanția de rezistență a nodului pe baza sursei de proiectare
Garanția rezistenței și stabilității nodurilor începe cu un design științific și rezonabil. Echipa profesionistă de proiectare va realiza proiectarea țintită a structurii nodului în funcție de cerințele de sarcină ale echipamentului, mediul de utilizare și alți factori, inclusiv selectarea metodelor de conectare adecvate (cum ar fi conexiunea prin sudură, conexiunea cu șuruburi, conexiunea cu nituri etc.), determinarea dimensiunilor geometrice și distribuția forțelor nodului. De exemplu, pentru nodurile care suportă sarcini mari, capacitatea portantă a nodului va fi îmbunătățită prin creșterea grosimii plăcii de legătură, optimizarea dispoziției sudurii sau utilizarea grupurilor de șuruburi de înaltă rezistență.
În etapa de conversie a proiectării, proiectul teoretic trebuie convertit în desene de ansamblu executabile pentru a clarifica secvența ansamblului, corectitudinea de potrivire și cerințele de conectare ale fiecărei componente a nodului. Luând Jiaxing Dingshi Machinery Manufacturing Co., Ltd ca exemplu, are 20 de designeri tehnici profesioniști din fabrică cu capacități puternice de conversie a desenelor. Ele pot dezasambla cu precizie proiecte complexe de noduri în procese de asamblare, pot oferi îndrumări clare pentru operațiunile de asamblare ulterioare și pot reduce problemele de rezistență a nodurilor cauzate de erorile de conversie a designului de la sursă.
2. Controlul calității materialelor și componentelor
Rezistența nodurilor de asamblare depinde de calitatea materialelor și componentelor care constituie nodurile. Înainte de asamblare, materiile prime precum oțelul, șuruburile și tijele de sudură trebuie inspectate cu strictețe pentru a se asigura că proprietățile lor mecanice (cum ar fi rezistența la tracțiune, limita de curgere etc.) respectă standardele de proiectare. De exemplu, șuruburile de înaltă rezistență trebuie să aibă duritatea și duritatea corespunzătoare, iar modelul de bare de sudură trebuie să se potrivească cu materialul de bază pentru a evita ruperea sau deformarea nodurilor atunci când sunt supuse forței din cauza materialelor substandard.

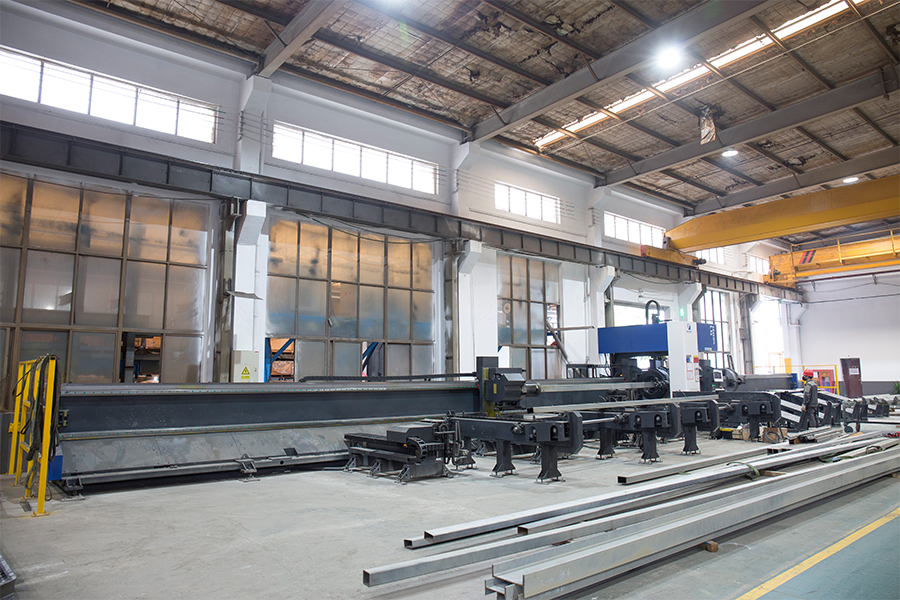

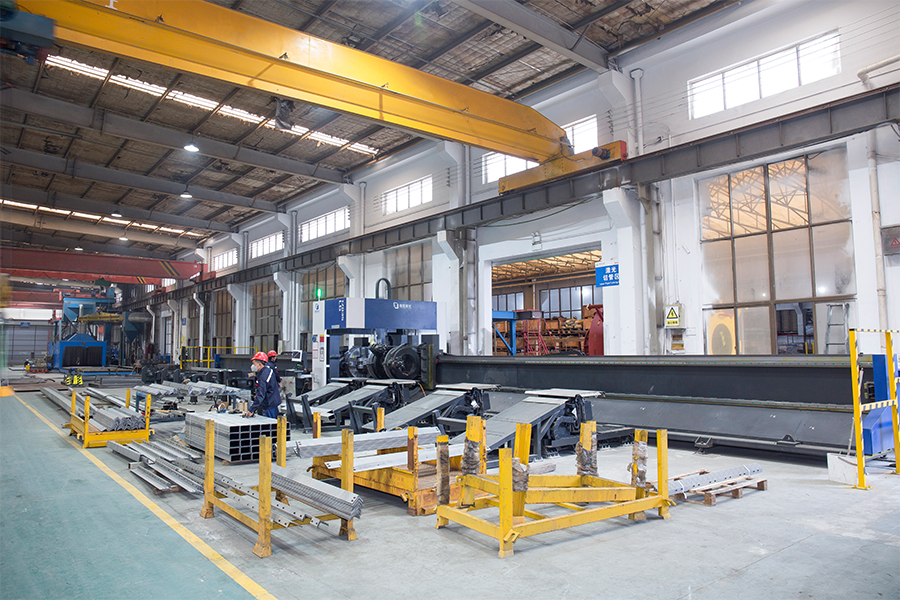

În același timp, inspecția de precizie este efectuată asupra pieselor care au fost prelucrate prin tăiere, îndoire, prelucrare și alte procese pentru a se asigura că toleranțele lor dimensionale și toleranțele de formă și poziție îndeplinesc cerințele de asamblare. Jiaxing Dingshi Machinery Manufacturing Co., Ltd are echipamente de înaltă precizie, cum ar fi mașini de tăiat plăci cu laser de 30 de kilowați, centre de prelucrare tip portal de 4 și 6 metri etc., care pot asigura precizia de prelucrare a componentelor și pot pune bazele pentru asamblarea precisă a nodurilor. Dacă există o abatere dimensională a componentelor, aceasta poate provoca concentrarea tensiunilor în timpul asamblării, care la rândul său afectează stabilitatea nodurilor.
3. Executarea corectă a procesului de asamblare
Raționalitatea și acuratețea de execuție a procesului de asamblare reprezintă nucleul asigurării rezistenței nodurilor. Mai exact, trebuie să pornim de la următoarele aspecte:
Optimizarea secvenței de asamblare: în funcție de caracteristicile structurale ale nodului, formulați o secvență de asamblare rezonabilă pentru a evita incapacitatea de a andoca cu precizie componentele sau de a genera stres suplimentar din cauza secvenței de asamblare necorespunzătoare. De exemplu, pentru nodurile de structură de oțel complexe, asamblarea de poziționare trebuie efectuată mai întâi pentru a se asigura că pozițiile relative ale componentelor sunt precise înainte de realizarea conexiunii finale pentru a preveni deformarea nodurilor din cauza asamblarii forțate.
Funcționarea standard a metodei de conectare:
La sudarea conexiunii, este necesar să selectați metodele de sudare adecvate (cum ar fi sudarea manuală cu arc, sudarea cu arc scufundat etc.) și parametrii de sudare (cum ar fi curentul, tensiunea, viteza de sudare etc.) în funcție de condițiile de stres ale nodului pentru a vă asigura că penetrarea și rezistența sudurii îndeplinesc cerințele.
La fixare, preîncărcarea șuruburilor trebuie controlată strict pentru a asigura etanșeitatea și rigiditatea conexiunii șuruburilor. Folosind unelte precum cheile dinamometrice, strângeți șuruburile în funcție de valoarea cuplului cerută de proiect pentru a preveni slăbirea nodurilor din cauza preîncărcării insuficiente sau ruperea șuruburilor din cauza preîncărcării excesive.
Controlul preciziei de poziționare și fixare: în timpul procesului de asamblare, utilizați instrumente de poziționare de precizie (cum ar fi știfturi de poziționare, stații totale etc.) pentru a asigura precizia de poziționare a fiecărei componente și pentru a reduce erorile de asamblare.
4. Controlul calității în timpul asamblarii
Pentru a descoperi cu promptitudine problemele care pot afecta rezistența nodului în timpul procesului de asamblare, este necesară inspecția completă a calității:
Inspecția procesului: în timpul procesului de asamblare, inspectorii de calitate trebuie să efectueze inspecții în timp real ale proceselor cheie (cum ar fi poziționarea, sudarea, strângerea șuruburilor etc.) pentru a verifica dacă ansamblul îndeplinește cerințele procesului. De exemplu, verificați dacă există deformare la sudare în timpul procesului de sudare. Dacă se constată o deformare, aceasta trebuie corectată la timp pentru a preveni ca acumularea deformării să afecteze stabilitatea nodului.
Detectarea preciziei dimensiunii și poziției: utilizați echipamente de detectare de înaltă precizie, cum ar fi laser trackere și mașini de măsurat cu trei coordonate, pentru a detecta dimensiunea și precizia poziției nodurilor asamblate pentru a vă asigura că acestea îndeplinesc cerințele desenelor de proiectare. Dacă se găsesc abateri, sunt necesare ajustări în timp util pentru a evita deformarea neuniformă a nodurilor sub tensiune datorită toleranței dimensionale.
Test de rezistență a conexiunii: Pentru nodurile importante, sunt necesare teste de rezistență a conexiunii prin eșantionare, cum ar fi testele la forfecare ale conexiunilor cu șuruburi și testele de tracțiune ale conexiunilor sudate, pentru a verifica dacă capacitatea portantă reală a nodurilor îndeplinește standardele de proiectare.
5. Rolul mediului și al echipamentelor
Mediul și echipamentele de asamblare au, de asemenea, un impact important asupra calității asamblarii nodurilor:
Controlul mediului: în timpul procesului de asamblare, mediul de lucru trebuie menținut curat și uscat pentru a evita ca praful, umezeala etc. să afecteze precizia asamblarii și calitatea conexiunii. De exemplu, un mediu umed poate provoca pori în timpul sudării, afectând rezistența sudurii; praful poate afecta etanșeitatea îmbinării cu șuruburi.
Suport avansat pentru echipamente: echipamentele moderne de asamblare pot îmbunătăți precizia și eficiența asamblarii. De exemplu, platforma hidraulică de ridicare și linia de asamblare automată utilizate de Jiaxing Dingshi Machinery Manufacturing Co., Ltd. pot realiza alinierea precisă și fixarea stabilă a componentelor, pot reduce erorile cauzate de operarea manuală și pot asigura că conexiunea fiecărei componente a nodului este mai precisă, îmbunătățind astfel rezistența și stabilitatea nodului.
6. Sistem perfect de management al calității
Un sistem perfect de management al calității este o garanție instituțională pentru asigurarea calității nodurilor de asamblare. Întreprinderile trebuie să stabilească un sistem de management al calității pe întregul proces, de la proiectare, achiziții, producție până la inspecție, și să clarifice responsabilitățile de calitate și cerințele de control ale fiecărei legături. Prin certificarea sistemului de management al calității, a sistemului de management de mediu și a sistemului de management al sănătății și securității în muncă, procesul de asamblare poate fi gestionat într-o manieră standardizată pentru a se asigura că fiecare proces îndeplinește standardele de calitate și pentru a garanta rezistența și stabilitatea nodului de la nivel instituțional. În același timp, prin activități de îmbunătățire continuă a calității, procesul de asamblare și metodele de testare sunt optimizate continuu pentru a îmbunătăți stabilitatea calității nodurilor.
