Cum pot producătorii de componente ale structurii din oțel care pot fi personalizate pentru diferite seturi de echipamente să optimizeze proiectarea structurală a componentelor structurii din oțel pentru a îmbunătăți capacitatea portantă și greutatea ușoară?
În personalizarea și fabricarea componentelor structurii de oțel pentru seturi complete de echipamente , optimizarea designului structural pentru a îmbunătăți simultan capacitatea portantă și a obține o greutate redusă este problema de bază a echilibrării performanței, costului și eficienței. Acest proces necesită combinarea proprietăților materialelor, principiilor mecanice, proceselor de fabricație și condițiilor reale de lucru pentru a atinge obiectivul printr-o strategie de proiectare sistematică. Următoarea descriere detaliată a metodelor specifice din mai multe dimensiuni:
1. Optimizare bazată pe proprietățile materialului: Alegeți „fundația” potrivită pentru a obține rezultatul de două ori cu jumătate din efort
Selectarea și aplicarea rezonabilă a materialelor sunt premisele pentru optimizarea structurală. Rezistența, tenacitatea, densitatea și alți parametri ai diferitelor oțeluri variază în mod semnificativ și trebuie să fie potrivite cu precizie în funcție de cerințele de rezistență ale componentelor, mediului de lucru și alți factori.
Aplicarea oțelului de înaltă rezistență: Utilizarea oțelului de înaltă rezistență slab aliat cu o limită de curgere mai mare (cum ar fi Q355, Q460 etc.) poate reduce grosimea materialului în aceleași condiții de încărcare și poate reduce direct greutatea proprie a structurii. De exemplu, o grindă portantă a fost proiectată inițial pentru a utiliza oțel Q235 cu o grosime de 20 mm. După utilizarea oțelului Q355, grosimea poate fi redusă la 16 mm, greutatea este redusă cu 20%, iar capacitatea portantă nu este afectată.

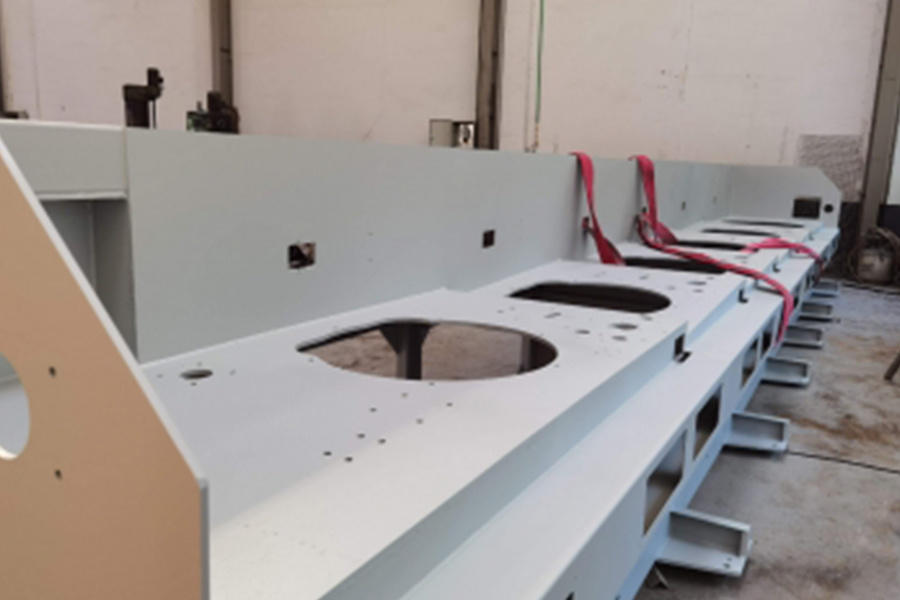

Distribuția diferențiată a materialelor: În funcție de caracteristicile de stres ale fiecărei părți a structurii, materialele de înaltă rezistență sunt utilizate în zonele cu stres ridicat, iar materialele obișnuite sunt utilizate în zonele cu stres scăzut pentru a obține „oțel bun este folosit pe lamă”. De exemplu, oțelul de înaltă rezistență este utilizat în părțile concentrate de stres ale bazei echipamentului, în timp ce oțelul carbon obișnuit este utilizat în partea de suport auxiliar, care nu numai că poate asigura rezistența generală, ci și controla costul și greutatea.
Explorarea de noi materiale: în scenarii cu cerințe de greutate extrem de ridicate (cum ar fi structurile din oțel pentru echipamente mobile), aliajele de aluminiu sau materialele compozite (cum ar fi materialele compozite pe bază de rășină armată cu fibră de carbon) pot fi utilizate în piese neportante pentru a forma o structură hibridă cu oțel. Cu toate acestea, trebuie acordată atenție metodelor de conectare și compatibilității diferitelor materiale pentru a evita defecțiunile structurale din cauza coroziunii electrochimice sau a nepotrivirii proprietăților mecanice.
2. Optimizarea topologică a formei structurale: facerea transmiterii forței mai „eficientă”
Optimizarea topologică constă în găsirea formei optime de distribuție a materialelor în funcție de încărcături și constrângeri într-un spațiu de proiectare dat prin algoritmi matematici, astfel încât să se realizeze „înlăturarea reziduurilor și reținerea esenței”, și asigurarea capacității portante, reducând în același timp greutatea.
Îndepărtați materialele redundante: utilizați software-ul de analiză cu elemente finite (FEA) pentru a simula starea de stres a structurii, identificați „zonele redundante” cu stres mai mic și tăiați-le. De exemplu, designul tradițional al coloanelor de echipamente este în mare parte structură solidă. După optimizarea topologică, poate fi proiectat ca o zăbrele goale sau o structură cu pereți subțiri, cu nervuri de armare, reținând suficient material la punctul de concentrare a tensiunilor, reducând materialul în zona fără stres, reducând greutatea cu mai mult de 30% și îmbunătățind rigiditatea.
Referire la structura bionică: Structurile biologice din natură (cum ar fi fagurii și oasele de păsări) au caracteristicile „ușoare și de înaltă rezistență”, iar principiile lor pot fi aplicate la proiectarea structurii de oțel. De exemplu, panoul platformei echipamentelor este proiectat ca o structură tip sandwich cu fagure, iar stratul de bază folosește oțel cu pereți subțiri, care nu numai că reduce greutatea, dar și îmbunătățește capacitatea totală de încărcare prin efectul de sarcină dispersat al structurii fagure.
Optimizarea formei secțiunii transversale: Forma geometrică a secțiunii transversale a componentei are un impact semnificativ asupra capacității portante. Sub aceeași zonă de secțiune transversală, momentele de inerție și modulul de secțiune al secțiunilor în formă de I, în formă de cutie și circulare sunt mai mari, iar rezistența la încovoiere și la torsiune este mai bună. De exemplu, arborele de antrenare folosește o secțiune de tub circulară goală în loc de un oțel rotund solid, iar rezistența la torsiune este practic aceeași atunci când greutatea este redusă cu 50%; traversa folosește o secțiune în formă de I în loc de o secțiune dreptunghiulară, iar capacitatea portantă la îndoire poate fi mărită cu 40% sub aceeași greutate moartă.
3. Optimizarea metodelor de conectare: Reduceți „sarcina suplimentară” și îmbunătățiți rigiditatea generală
Nodul de legătură este veriga slabă a structurii de oțel. O metodă de conectare nerezonabilă va crește greutatea, va reduce rigiditatea generală și chiar va provoca concentrarea stresului. Optimizarea designului conexiunii trebuie să ia în considerare rezistența, greutatea și fezabilitatea construcției.

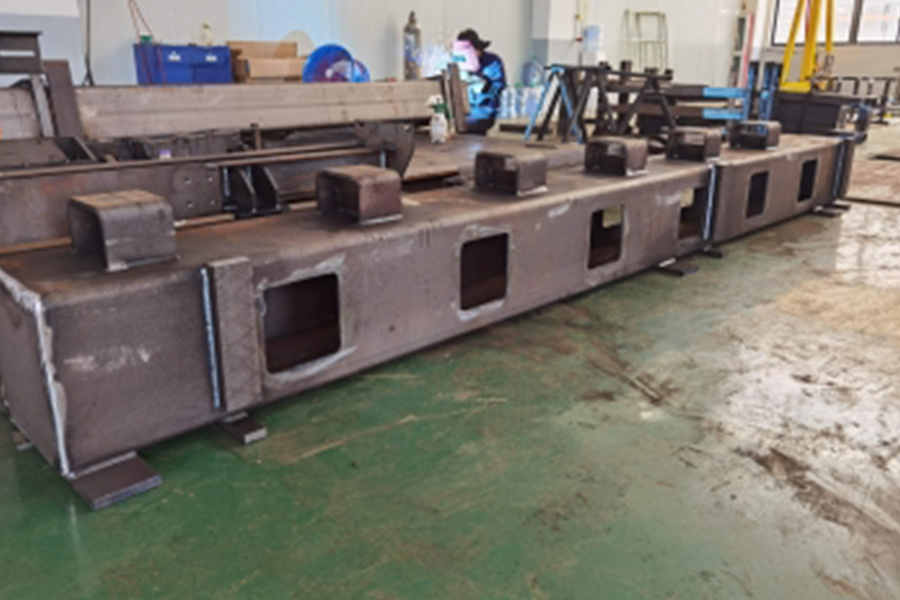

Optimizarea conexiunilor sudate: Utilizați suduri continue în loc de suduri intermitente pentru a reduce lungimea totală a sudurii, asigurând în același timp rezistența conexiunii; pentru conexiuni cu plăci groase, utilizați suduri cu caneluri în loc de suduri în filet pentru a reduce volumul de sudare și zona afectată de căldură și pentru a reduce solicitarea suplimentară cauzată de deformarea sudurii. În plus, poziția sudurilor este optimizată prin analiza cu elemente finite pentru a evita setarea sudurilor la punctele de concentrare a tensiunilor și pentru a îmbunătăți fiabilitatea nodurilor.
Design rafinat al conexiunilor șuruburilor: specificațiile și cantitatea șuruburilor sunt calculate cu precizie în funcție de dimensiunea forței pentru a evita utilizarea orbește de specificații mari sau prea multe șuruburi. De exemplu, conexiunea cu flanșă a unui anumit echipament a fost proiectată inițial pentru a utiliza 12 șuruburi M20. După analiza forței, a fost ajustat la 8 șuruburi M18, care nu numai că au îndeplinit cerințele de rezistență, dar au redus și consumul de material al șuruburilor și flanșelor.
Proces integrat de turnare: Pentru componente complexe, procesele de îndoire generală, tăiere cu laser și decupare sunt utilizate pentru a reduce numărul de îmbinări. De exemplu, dacă structura cadrului echipamentului este îmbinată cu mai multe plăci de oțel, greutatea sudurilor și conectorilor va crește. Cu toate acestea, prin îndoirea întregii plăci de oțel în corpul cadrului printr-o mașină de îndoit mare, 70% din punctele de îmbinare pot fi reduse, greutatea poate fi redusă cu 15%, iar rigiditatea generală poate fi îmbunătățită semnificativ.
4. Consolidarea rigidității și stabilității: Evitați „instabilitatea datorată luminozității”
Proiectarea ușoară trebuie să se bazeze pe asigurarea rigidității și stabilității structurale, în caz contrar, capacitatea portantă poate eșua din cauza deformării excesive sau a instabilității.
Dispunerea rezonabilă a nervurilor de armare: nervurile de armare (cum ar fi nervurile în formă de U și L) sunt fixate pe suprafața componentelor cu pereți subțiri pentru a îmbunătăți rigiditatea locală prin modificarea momentului de inerție al secțiunii. De exemplu, carcasa din plăci subțiri a echipamentului este ușor de deformat atunci când este supusă unei sarcini uniforme. După adăugarea nervurilor de armare longitudinale și transversale de-a lungul direcției forței, rigiditatea poate fi crescută cu mai mult de 50% atunci când consumul de material crește cu 5%.
Verificarea și reglarea stabilității: Pentru tijele subțiri, componentele cu pereți subțiri și alte componente care sunt predispuse la instabilitate, stabilitatea acestora trebuie verificată prin formula lui Euler. Dacă este necesar, se adaugă suport lateral sau se ajustează forma secțiunii transversale (cum ar fi schimbarea secțiunii dreptunghiulare într-o secțiune în formă de I) pentru a crește sarcina critică de instabilitate fără a adăuga prea multă greutate.
Aplicarea rezonabilă a preîncărcării: Pentru componentele portante legate cu șuruburi, se aplică o preîncărcare adecvată pentru a face conectorul să se potrivească strâns, pentru a reduce deformarea relativă în timpul lucrului și pentru a îmbunătăți rigiditatea generală. De exemplu, șuruburile de conectare dintre scaunul rulmentului și baza echipamentului pot crește rigiditatea suprafeței de îmbinare cu 20% ~ 30% după aplicarea preîncărcării.
5. Combinație de simulare și experiment: Folosiți date pentru a „escorta” efectul de optimizare
Optimizarea structurală nu se poate baza doar pe experiență, ci trebuie verificată prin analize de simulare și teste fizice pentru a asigura fiabilitatea schemei de proiectare.
Analiza de simulare cu elemente finite: În etapa de proiectare, ANSYS, ABAQUS și alte programe software sunt utilizate pentru a stabili un model tridimensional pentru a simula distribuția tensiunilor, deformarea și durata de viață la oboseală în diferite sarcini și condiții de lucru. Parametrii structurali (cum ar fi grosimea peretelui, poziția plăcii nervuri și dimensiunea secțiunii transversale) sunt ajustați prin mai multe iterații până când este găsit punctul de echilibru între „ușoară” și „rezistență ridicată”. De exemplu, brațul rotativ al unui robot de sudură și-a redus greutatea cu 25% și solicitarea maximă cu 10% după 5 runde de optimizare a simulării, ceea ce îndeplinește pe deplin cerințele de utilizare.
Verificarea testului fizic: Testul de sarcină statică, testul de sarcină dinamică și testul de oboseală sunt efectuate pe prototipul optimizat pentru a verifica capacitatea reală de încărcare și durabilitatea acestuia. De exemplu, grinda portantă optimizată este încărcată și testată de o mașină de testare hidraulică, iar sarcina de curgere și sarcina limită sunt înregistrate pentru a se asigura că nu este mai mică decât standardul de proiectare; sarcina dinamică în timpul funcționării echipamentului este simulată prin testul mesei de vibrații pentru a verifica dacă structura rezonează sau se deformează excesiv.
Mecanism de îmbunătățire iterativă: transmiteți datele de testare la modelul de simulare, modificați parametrii (cum ar fi proprietățile materialului, condițiile la limită) și optimizați în continuare proiectarea. De exemplu, dacă se constată că deformarea reală a unei componente este mai mare decât rezultatul simulării în timpul testului, este necesar să se verifice din nou dacă constrângerile modelului sunt în concordanță cu situația reală și să se ajusteze proiectarea structurală.
6. Colaborare între proces și proiectare: Faceți „aterizarea” designului mai eficientă
Optimizarea structurală trebuie să ia în considerare fezabilitatea procesului de fabricație, altfel chiar și cel mai bun design va fi dificil de realizat. Producătorii trebuie să-și combine propriile capacități ale echipamentelor și caracteristicile procesului pentru a încorpora cerințele procesului în etapa de proiectare.
De exemplu, Jiaxing Dingshi Machinery Manufacturing Co., Ltd poate sprijini procesarea și fabricarea structurilor complexe cu echipamente avansate, cum ar fi 15.000 de metri pătrați de spațiu interior de producție, centru de procesare portal mare de 6 metri × 3,5 metri și mașină de tăiat foile cu laser de 30 kW. Cei 20 de designeri tehnici profesioniști ai săi au capacități puternice de conversie a desenelor și pot converti cu precizie designul structural optimizat în desene de proces producibile, asigurându-se că optimizarea topologiei, selecția materialelor și alte soluții sunt implementate în producția reală - cum ar fi utilizarea unei mașini de îndoit de 600 de tone pentru a realiza turnarea integrată a componentelor mari cu pereți subțiri și a reduce îmbinarea; prin 50 de echipamente de sudare de diferite tipuri și abilitățile superbe ale a 60 de sudori certificați, rezistența și precizia sudurilor complexe sunt garantate, oferind suport de încredere al procesului pentru optimizarea structurală.
